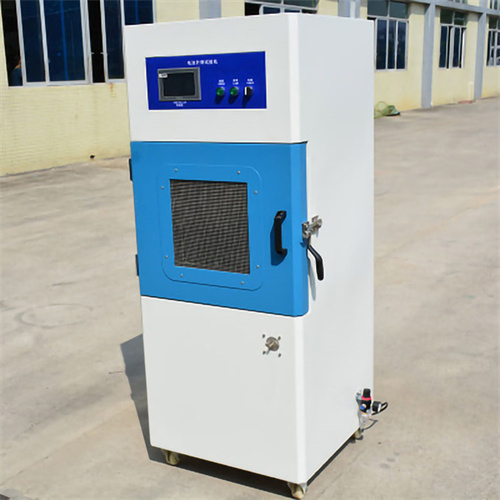

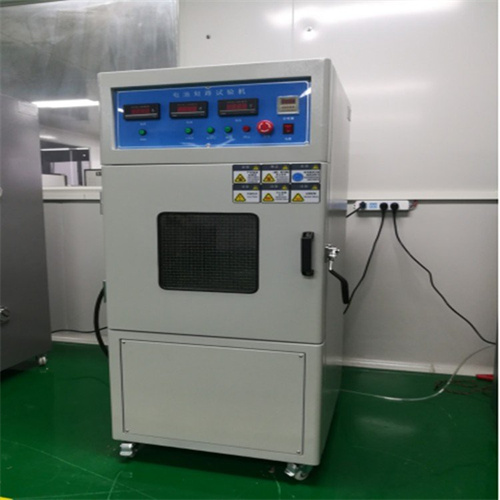

電池擠壓針刺試驗機

設備名稱型號電池擠壓針刺試驗機 適用于模擬各類金屬鋰電池與鋰電池、含堿性或非酸性電解質的二次電芯或電池，在使用、運輸、存儲、廢物處理時遭受擠壓和穿刺的情形。

適用類型適用于棱柱形、袋裝、紐扣和直徑不超出20毫米的圓柱電池、單體電池

適用標準GB31241-2014   IEC62133-2012  UN38.3  UL1642-2005

試驗規則1.對于圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行；

2.對于方形和軟包電池，只對電池的寬面進行擠壓；

3.對于硬幣式或紐扣式電池，采用電池上下兩平面與平板平行方式進行擠壓；

4、針刺試驗應該在20℃±5℃的環境下進行，將電池平放于夾具上，用直徑φ3-φ8mm的無蝕鋼針以10mm/s-40mm/s的速度穿插電池表面中心位置；

5、一個電池僅進行一次擠壓，電池以不爆炸不起火為合格；

徑φ3-φ8mm的無蝕鋼針以10mm/s-40mm/s的速度穿插電池表面中心位置；

試驗方法

動力方式國產伺服電機.

驅動方式精密絲桿上下運動.

外箱類型內箱與外箱組合，帶四個萬向腳輪.

傳感器S形壓力傳感器

控制方式PLC觸屏控制.

防爆結構門上四條防爆鏈、箱體有泄壓門、雙層鋼化玻璃.

排煙方式直排，手動開啟，有外接預留.

采集方式精密模塊上傳，觸屏顯示.

擠壓方式上壓頭運動，下平面固定.

數據導出USB

照明燈24V LED燈

擠壓力值1-20KN可調

針刺力值5KN

絲桿直徑32mm

擠壓速度常用2mm每秒，可指定1-15mm每秒可調

針刺速度常用1-40mm每秒可調，可指定0.1-80mm每秒可調

力值顯示觸屏顯示，有歷史記錄

采集通道電壓1通道，溫度1通道

擠壓頭平板，200平方毫米以上

鋼針規格Skd11材質，φ3mm～φ8mm，長度100mm

測試空間300x300x300mm（長x寬x高）

內箱尺寸500x600x750mm（長x寬x高）

外箱尺寸約680*680*1815mm（長x寬x高）

觀察窗350*350mm，帶防爆網，20mm防爆玻璃

泄壓口230*230mm

箱體材料內箱1.2mm厚不銹鋼，外箱1.5冷板靜電噴涂

電源功率220V/50HZ/2.5KW

設備重量約300KG

采集數據通道電壓1通道、溫度1通道

電壓采集范圍0-100V常用

電壓精度0.2%

力值精度0.2%

溫度采集范圍0-1000℃常用

溫度誤差±2℃

記錄速度2次每秒常用

數據導出USB

數據類型表格數字

曲線類型圖片

數據采集類型曲線與表格，開始運行測量記錄溫度、電壓、壓力、位置、速度變化
