1. 目的

1.1. 為了使試驗員正確、規范使用萬能拉力試驗機，保證試驗結果的準確與試驗設備的安全。

2. 范圍

2.1. 本規范適用于各種材之拉伸、壓縮、 剝離、剪切、撕裂、彎曲（折）、金屬焊接強度、鉚合強度試驗。

3. 定義

無

4.權責

實驗室試驗員負責執行該工作指引。

5.作業內容

5.1設備簡介

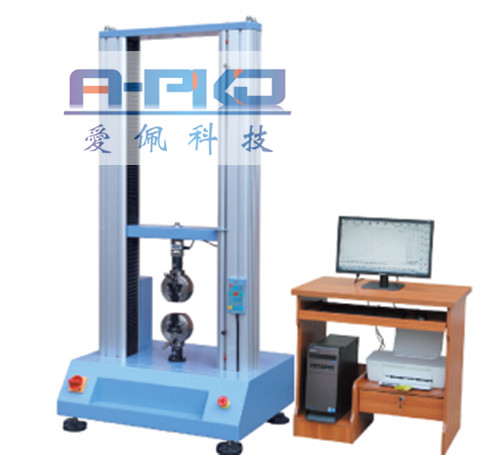

5.1.1設備外觀如下：

5.1.2設備型號：AP-LL-8005

5.1.3 電源電壓：AC220V，5A

5.1.4試驗行程：1000mm

5.1.5測試方式：拉力測試或壓力測試

5.1.6最大試驗力：0—5000kg

5.1.7位移控制速率: 0.001～500mm/min

5.2設備重點部件介紹

1、拉力機上橫梁     2、拉力機支柱     3、機械限位桿       4、移動橫檔

5、力值傳感器       6、上拉伸夾具     7、手動控制盒       8、下拉伸夾具

9、電源開關         10、急停按鈕

5.3試驗前準備：

5.3.1準備好需要測試的測試樣品；

5.3.2環境要求：試驗室溫為10℃-35℃，溫度波動度不大于每小時2℃。相對濕度不大于80%。周圍無明顯的電磁干擾，無沖擊、無震動、無蝕腐性介質

5.4設備操作步驟

5.4.1接入電源（AC220V 50Hz 5A）,打開機臺上的電源開關，如正常通電，電源開關燈應亮（如未通，請查紅色急停開關有無按下）；

5.4.2打開電腦主機及軟件,再按機器電源開并啟動機臺；

5.4.3根據試驗機規格選用適當夾具;

5.4.4點擊電腦軟件中右下角的粗調中的為上升、為下降或手動控制盒上的上升、下降調整行程，使上夾具下降方便裝夾產品的位置，如位置不理想，可用手動控制盒上的上升/下降進行適當調整上下夾具的距離。

5.4.5將試樣裝入上下夾具中夾緊，上、下夾持長度為夾具的2/3，確保試樣垂直夾持好。

5.4.6按測試要示設置測試試驗樣、測試方法（最大荷重測試、定載荷測試、定位移測試）;

5.4.7新建批號：設置測試批號、測試人員、客戶名稱、測試標準。

5.4.8點擊電腦軟件執行測試，試驗進行中。

5．4．9試樣斷后，從夾具中取出試樣。

5．4．10查看報表，需要時打印出結果

5．4．11  做壓力試驗基本操作與拉力試驗相同，不同之處：

a) 拉力試驗為上夾具往上拉力，壓力試驗為上夾具往下壓；

b) 做壓力試驗時，上下夾具一定不能相撞，相撞力值傳感器會損壞（限位桿可限制上夾具的行程上限及下限，其作用是保護夾具及力值傳感器，出廠時廠家已經調整好，不可自行調節）

5.5 試驗過程監測

5.5.1測試項目包括：各種材料的試樣

5.5.2測試設備運行狀況：；測試速率有無在規格范圍內；試驗樣品是否夾緊

5.6試驗結果判定：試驗力值、曲線是否在規格范圍

6.設備維護保養

不定期噴防銹油噴射夾具，再加以擦拭，以免生銹。

以上是愛佩科技為大家提供的萬能拉力試驗機操作規范，只是針對標準的或者我司現有型號的說明，如有非標產品或者其它試驗機的詳細操作規范建議按出貨時我司提供相對應的為準，謝謝大家的支持，產品快速咨詢電話：18128586280林小姐。
