IP防水等級詳細劃分如下：

　　以下防水等級參考標準IEC 60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、

　　ISO16750等國際適用標準：

　　1.范圍

　　防水試驗包括第二伴特征數字為1至8，即防護等級代碼為IPX1至IPX8

　　2.各種等級的防水試驗內容。

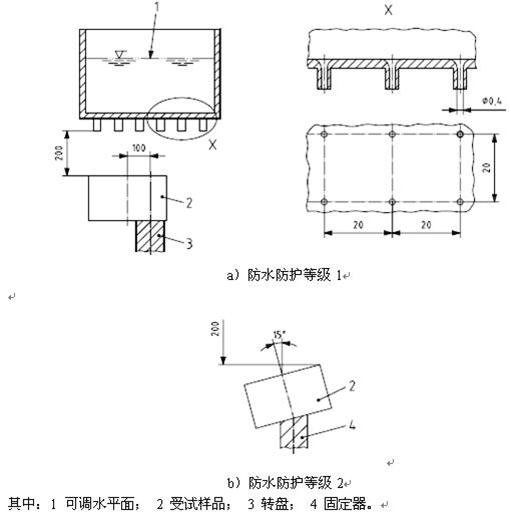

　　(1)IPX1

　　方法名稱：垂直滴水試驗

　　試驗設備：滴水試驗裝置及其試驗方法

　　試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm

　　試驗條件：滴水量為1.0+0.5mm/min

　　試驗持續：10min

　　(2) IPX2

　　方法名稱：傾斜15°滴水試驗

　　試驗設備：滴水試驗裝置及其試驗方法

　　試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次.

　　試驗條件：滴水量為3.0+0.5mm/min

　　試驗持續：4×2.5min 共10min

　　(3) IPX3

　　方法名稱：淋雨試驗

　　a.擺管式淋水試驗

　　試驗設備：擺管式淋水濺水試驗

　　試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

　　試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°) 約4s 。

　　試驗壓力：400kPa

　　試驗時間：連續淋水10 min;試驗5min后樣品旋轉90°

　　b. 噴頭式淋水試驗

　　試驗設備：手持式淋水濺水試驗裝置，

　　試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm 之間

　　試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min

　　試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min(不包括安裝面積)，最少5 min 。

　　(4)IPX4

　　方法名稱：濺水試驗;

　　a.擺管式濺水試驗

　　試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

　　試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07 L/min ; 噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。

　　試驗時間：與上述第(3)條IPX3 之a(chǎn) 款均相同 (即10 min ) 。

　　b.噴頭式濺水試驗

　　試驗設備：手持式淋水濺水試驗裝置，

　　試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間

　　試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min

　　試驗時間： 即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少5min 。

　　(4)(4) IPX4K

　　試驗名稱:加壓擺管淋雨試驗

　　試驗設備：擺管式淋雨試驗

　　試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

　　試驗條件：水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。

　　試驗壓力：400kPa

　　試驗時間：試驗5min后樣品旋轉90°

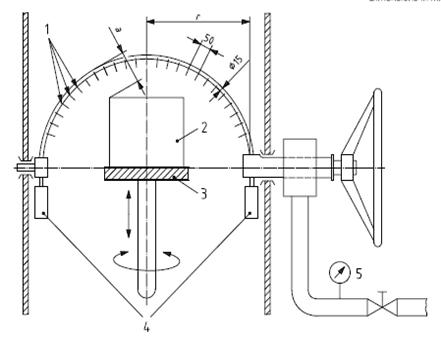

　　其中：

　　1 直徑D的孔;2 受試樣品;3 轉盤;4平衡量; 5流量指示器和壓力計;r200,400,600或800;按受試樣品尺寸選擇最小的半徑; D = 0.4防水防護等級3和4;D = 0.8防水防護等級4K; 受試樣品的速度(1~3)min-1。

　　圖4 – 灑水(灑水管)理體制試驗裝置，防水防護等級3、4和4K

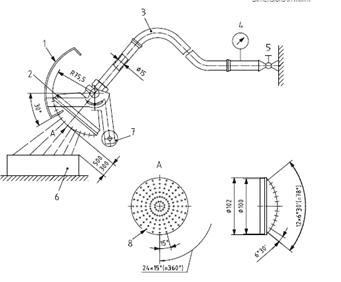

　　其中：

　　1 可移動置;2 噴淋管;3 軟管;4 流量指示器和壓力計;5 旋塞閥;6 受試樣品;7 平衡量;8 裝置的孔徑;

　　注：噴淋管有121個直徑為0.5mm的孔;

　　-- 中心1個孔

　　-- 核心區2層(每層12個孔，30度分布)

　　-- 外圈4圈(每圈24孔，15度分布);

　　-- 可移動的罩蓋。

　　噴淋管應用銅鋅合金(黃銅)制成。

　　圖5– 手持灑水(灑水管)試驗裝置，防水防護等級3和4

　　(5)IPX5

　　方法名稱：噴水試驗

　　試驗設備：噴嘴的噴水口內徑為6.3mm

　　試驗條件：使試驗樣品至噴水口相距為2.5~3m ，水流量為12.5L/min (750L/h);

　　試驗時間：按被檢樣品外殼表面積計算，每平方米為1min( 不包括安裝面積)最少3min 。

　　(6)IPX6

　　方法名稱：強烈噴水試驗;

　　試驗設備：噴嘴的噴水口內徑為12.5 mm ;

　　試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100L/min(6000L/h);

　　試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min 。

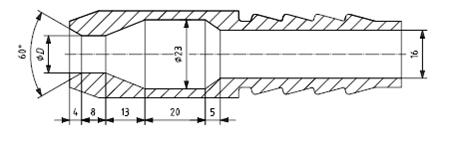

　　D=6.3mm 防水防護等級5和6K;

　　D=12.5mm 防水防護等級6。

　　圖6—噴嘴高速水流試驗裝置，防水防護等級5、6和6K

　　(7)IPX7

　　方法名稱：短時浸水試驗;

　　試驗設備：浸水箱。

　　試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m 。試樣頂部到水面距

　　離至少為0.15 m 。試驗時間:30min 。

　　(8)IPX8

　　方法名稱: 持續潛水試驗;

　　試驗設備試驗條件和試驗時間: 由供需(買賣)雙方商定.其嚴酷程度應比IPX7 高。

　　(9) IPX9K

　　方法名稱：高壓噴射試驗

　　試驗設備：噴嘴的噴水口內徑為12.5 mm ;

　　試驗條件：噴水角度:0°，30°，60°，90°(4個位置);噴水孔數:4 個;樣品臺轉速:5 ±1r.p.m;距離為100 ～150mm，每個位置30 秒;流量為14～16 L/ min，噴水壓力8000～

　　10000kPa ,水溫要求80±5℃

　　試驗時間：。每個位置30 秒×4 共120秒

　　其中：

　　1 鼓風噴射; 壓力(1005)bar; 流量(151)l/min;2 蓋板;

　　3 撞擊盤2×30mm(2mm行程);4 減震器; 5 工作寬度。

　　圖7—按防水防護9K等級用于防護高壓/噴射清選設備的水噴射撞擊力測量

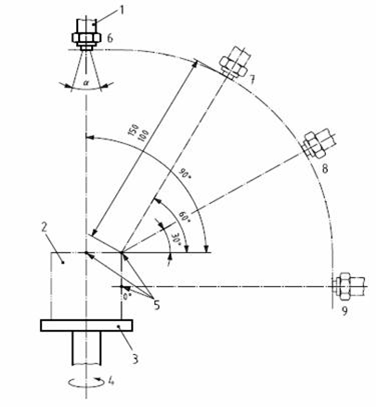

　　其中：

　　1 鼓風噴射噴嘴;2 受試樣品;3 轉臺;4 轉軸; 5 參考點(0°，30°，60°，90°)對受試樣品柱面分面;6 位置1;7 位置2;8 位置3;9 位置4;

　　圖8 防水防護9K等級用于防護高壓/噴射清洗試驗裝置
